瑞芯微推出全新通用快充協議芯片RK835及RK837
2021-04-21
繼VOOC閃充協議芯片之后,瑞芯微近日推出了兩顆全新的通用快充協議芯片,分別是RK835和RK837。
RK835通用快充協議芯片
瑞芯微RK835是通過了PD2.0/PD3.0/PPS認證的PD3.0協議芯片,TID:4325。用于電源角色的USB Type-C和PD物理層,并且支持E-Marker線纜供電,在超低功耗模式下,芯片耗電量低于10μA。RK835內部集成Arm Cortex-M0內核,60K Flash和1K RAM來實現PD和其他專有協議,可支持10萬次以上的重復燒錄。RK835具備以下特性:
· 內部集成的ADC可以連續地檢測電壓,電流,溫度和通過GPIO引腳反饋的系統參數
· 所有的GPIO均可配置成邊緣觸發中斷,DP/DM引腳可配置UART模式和BC1.2模式
· 支持I2C接口和主從模式,內部集成了輸出放電功能
· DP/DM/CC1/CC2引腳均支持24V耐壓,可有效防止損壞的數據線造成產品損壞,并內置了過流、過壓和過熱保護

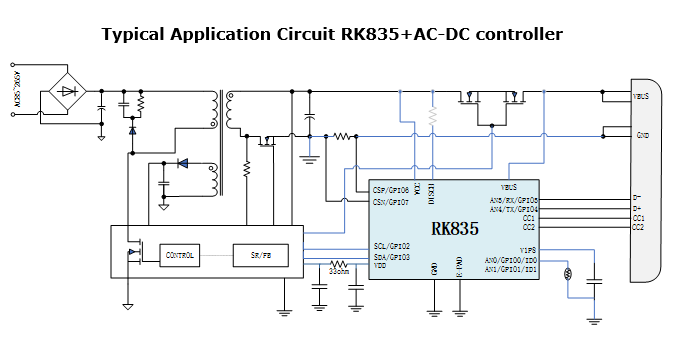

< 圖為RK835+AC-DC典型應用電路 >
RK835支持18到100W輸出,支持光耦反饋和PI帶I2C接口的電源IC,采用QFN3*3-16封裝。
RK837通用快充協議芯片:支持恒壓恒流
瑞芯微RK837是通過了PD2.0/PD3.0/PPS認證的PD3.0協議芯片,TID:5141。同時,也通過高通QC4+認證,證書編號20210303222。RK837內部集成ARM Cortex-M0內核,64K Flash和2K RAM來實現PD和其他專有協議,可以支持10萬次以上的重復燒錄。具備以下特性:
· 支持USB Type-C和Type-A雙接口,支持I2C接口
· 集成NMOS驅動,VBUS開關管可使用低成本性能好的NMOS,內部集成快速放電電路
· 內部集成高精度ADC,可實現3-22V以10mV精度輸出,使用5mΩ取樣電阻,可實現0.1-12A以12mA精度恒流
· DP/DM/CC1/CC2引腳均支持26V耐壓,可有效防止損壞的數據線造成產品損壞,芯片還內置了過流、過壓和過熱保護
< 圖為RK837應用電路,支持1A1C輸出,
瑞芯微的兩款通用快充協議芯片,均采用了Arm Cortex-M0核心和大容量Flash,可以支持10萬次以上的重復燒錄,方便客戶根據產品更換協議;均具備數字I2C接口,支持豐富的主流快充協議,能夠快速便捷的與各類電源芯片對接。同時具備完善的保護功能,引腳支持過壓保護,芯片內部支持完善的保護功能,可實現簡單可靠的適配器設計。
